9. Prehodni pojavi
OE VEZJA - KVIZ

DK
2013

Navodila za izpolnjevanje kviza:
1. Namesto decimalne vejice uporabite decimalno piko. Primer: namesto 2,13 pišite 2.13
2. Upoštevajte predlagano število decimalnih mest.
3. Enota mikro je zapisana s simbolom u. Primer: uT
4. Simbol za eksponent je ^ ali E

vprašanje 1

Kateri so pravilni začetni pogoji, ki jih je potrebno upoštevati pri analizi prehodnih pojavov?

A Tok skozi tuljavo pred preklopom mora biti enak toku skozi tuljavo po preklopu?
B Napetost na tuljavi pred preklopom mora biti enaka napetosti na tuljavi po preklopu?
C Tok skozi kondenzator pred preklopom mora biti enak toku skozi kondenzator po preklopu?
D Napetost na kondenzatorju pred preklopom mora biti enaka napetosti na kondenzatorju po preklopu?

vprašanje 2

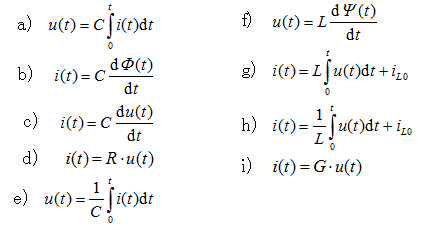

Določite pravilne izraze:

A a)
B b)
C c)
D d)
E e)
F f)
G g)
H h)
I i)

vprašanje 3

Kondenzator kapacitivnosti C=1 uF je preko stikala povezan z uporom upornosti R=2 Ohma. Predno sklenemo stikalo, kondenzator naelektrimo do napetosti U0=5 V. Ob času t=0 s sklenemo stikalo.

a) Koliko naboja je na ploščah kondenzatorja predno sklenemo stikalo (ob času t=0s)?
R:Q=+- uC

b) Kolikšen je tok skozi upor predno sklenemo stikalo?
R: I(t=0)= A

c) Časovna konstanta je tau = us.

č) Koliko naboja je na ploščah kondenzatorja ob času t=tau, kjer je tau časovna konstanta?
R: Q(tau)= +- uC (na dve decimalni mesti)

d) Kolikšna je napetost na kondenzatorju ob času t=tau?
R: U(tau) = V (na dve decimalni mesti)

e) Kolikšen tok teče skozi upor ob času t=2*tau?
R: I(2*tau)= A (na dve decimalni mesti)

f) Kolikšna je moč na kondezatorju ob času t=tau?
R: Pc(t=tau) = W. (na eno decimalno mesto)

g) Kolikšna je energija na kondenzatorju ob času t = 3 us?
R: Wc(t=3us) = uJ. (na dve decimalni mesti)

vprašanje 4

Na enosmerni vir napetosti U=1 V preko stikala priključimo zaporedno vezana upor R=1 Ohm in tuljavo L=1 mH. Ob času t=0 s stikalo sklenemo.

a) Določite tok v tokokrogu tik po sklenitvi stikala.
R: I(0+)= A

b) Koliko je tok skozi tuljavo pri t=tau?
R: I(tau)= A (na dve decimalni mesti)

c) Kolikšna je napetost na tuljavi pri t=tau?
R: U(tau)= V (na dve decimalni mesti)

d) Kolikšna je vsota napetostni na tuljavi Ul in napetosti na uporu Ur ob vsakem času t>0?
R: UL+UR= V (na dve decimalni mesti)

e) Kolikšna je energija v tuljavi pri t=tau?
R: WL(tau)= mJ (na dve decimalni mesti)
