Quiz

UL/FE
2. KVIZ : Biot-Savartov zakon
OE2 Kviz

DK
2010

Navodila za izpolnjevanje kviza:
1. Namesto decimalne vejice uporabite decimalno piko. Primer: namesto 2,13 pišite 2.13
2. Upoštevajte število decimalnih mest.
3. Enota mikro je zapisana s simbolom u. Primer: uT
4. Simbol za eksponent je ^

Preveri rezultate kviza

question 1

Določite pravilno obliko Biot-Savartovega zakona

question 2

Smer B-ja, ki ga v določeni točki T povzroča tokovni element je:

v smeri tokovnega elementa

v smeri skalarnega produkta tokovnega elementa in vektorja, ki kaže od tokovnega elementa do točke T

v smeri vektorskega produkta tokovnega elementa in vektorja, ki kaže od tokovnega elementa do točke T

v smeri vodnika

v nasprotni smeri vodnika

v smeri vektorja, ki kaže točke T do tokovnega elementa

question 3

Pravilen izraz za polje v okolici tokovne premice je

ni pravega odgovora

question 4

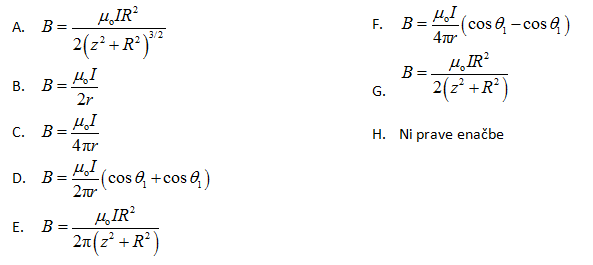

Določite pravilne oblike enačb za polje tokovne premice, polje v osi obroča, polje v središču obroča, polje tokovne daljice in polje ravne tuljave.

Polje tokovne premice :
Polje v osi obroča :
Polje v središču obroča :
Polje tokovne daljice :
Polje ravne tuljave :

question 5

Določite gostoto magnetnega pretoka 2 cm stran od tokovne premice s tokom 20 A.

Gostota magnetnega pretoka je mT. (Na eno decimalno mesto)

question 6

Določite gostoto magnetnega pretoka v sredini med dvema vzporednima vodnikoma s tokoma 10 A, usmerjenim v nasprotno smer. Vodnika sta razmaknjena za 4 cm.

Gostota magnetnega pretoka je T. (Na eno decimalno mesto)

question 7

Določite gostoto magnetnega pretoka v sredini med dvema vzporednima vodnikoma s tokoma 10 A in 20 A, usmerjenima v isto smer. Vodnika sta razmaknjena za 10 cm.

Gostota magnetnega pretoka je T. (Na eno decimalno mesto)

question 8

Vodnik je kvadratne oblike s stranico kvadrata dolžine 5 cm. Določite polje v sredini kvadrata, če je tok v vodniku 5 mA.

Polje je nT. (Na 0 decimalnih mest)

question 9

Določite polje v središču tokovne zanke s tokom 1 A. Polmer zanke je 6 cm.

Polje je uT. (Na eno decimalno mesto)

question 10

Določite polje v središču tanke tuljavice z 20 ovoji. Polmer tuljavice je 1 cm, tok v vodniku je 0,2 A.

Polje je uT. (Na 0 decimalnih mest)

question 11

Dve vzporedno postavljeni tokovni zanki z isto osjo vodita tok 10 A. Polmer tuljav je 5 cm, oddaljenost med središčema zank je 10 cm.

a. V katerem primeru je polje v središču med tuljavama večje? Če je smer toka v obeh zankah enaka ali če je smer toka v zankama nasprotna: vpiši enaka ali nasprotna:
b. Koliko je polje v središču med tuljavama, če je smer toka v obeh zankah enaka?
Polje je uT. (na eno decimalno mesto)
c. Koliko je polje v središču med tuljavama, če je smer toka v zankah nasprotna?
Polje je mT.

question 12

Kako imenujemo par zank (tuljav), če je razdalja med zankama enaka polmeru zank?

Tokovni obroči

Tuljava

Solenoid

Helmoltzov par

Biot-Savartov par

Amperovi obroči

question 13

Ravno tuljavo imenujemo

Helmholtzov par

Amperov rotor

Solenoid

Toroid

question 14

Ravna tuljava dolžine 10 cm z 200 ovoji vodi tok 40 mA. Določite polje v središču tuljave.

Polje v središču tuljave je mT. (na eno decimalno mesto)

question 15

Ravna tuljava dolžine 10 cm z 200 ovoji vodi tok 40 mA. Določite polje na robu tuljave (na osi).

Polje je mT.

question 16

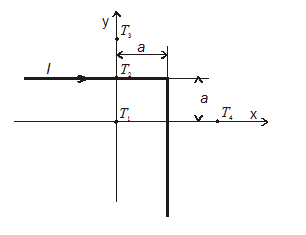

Na sliki je lomljen vodnik (dva poltraka) s tokom I. Ocenite smer polja v točkah T1 do T4.
(vpiši predznak in koordinato,npr. +x ali pa -z)

Smer polja v točki T1 je .
Smer polja v točki T2 je .
Smer polja v točki T3 je .
Smer polja v točki T4 je .

question 17

Določite pravilno obliko enačbe za velikost polja v točki T1 (iz naloge 15):

Pravilna oblika je (a, b, c, d):

question 18

18. Določite pravilno obliko enačbe za velikost polja v točki T2 (iz naloge 15):

Pravilna oblika je (a, b, c, d):
